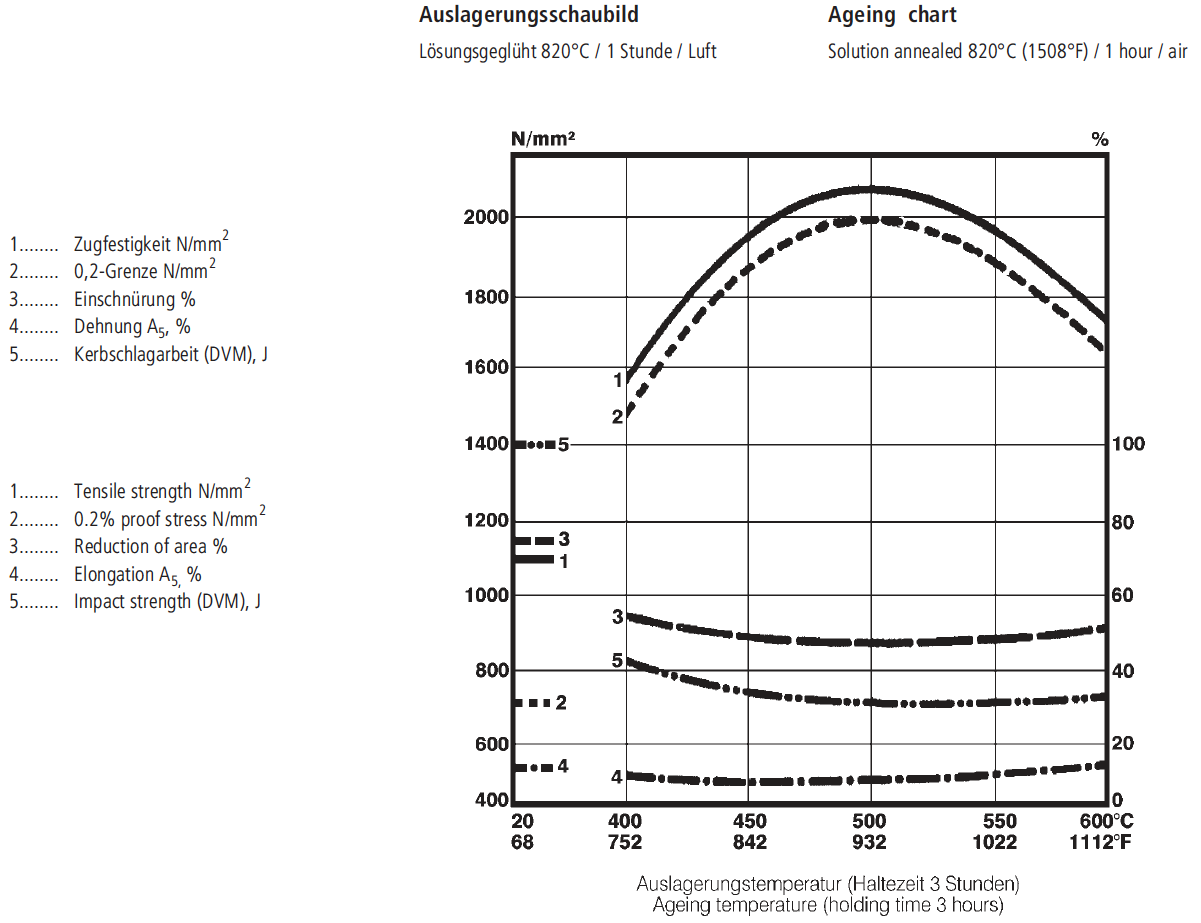

Надвисокоміцна, мартенситно гартована сталь, яка досягає своїх високих властивостей міцності в порівнянні з термічно покращеною сталлю не за рахунок структури загартованого виробу з відносно високим вмістом вуглецю, а завдяки випаданню
інтерметалевих фаз з в'язкої мартенситної нікелевої основи, що майже не містить вуглецю. Висока міцність на розрив і високу межу плинності, хороша в'язкість (утворення шийки, розтягування, ударна в'язкість з надрізом,
в'язке розростання тріщин) також при низьких температурах, висока стійкість до розтягування з надрізом та стійкість до тріщин перепалу. Зміна розмірів при термічній обробці близько нуля, відсутність обезуглерожування та небезпеки
утворення тріщин, прожарювання також при великих розмірах, хороша оброблюваність різанням у підданому дифузійному відпалу стані, можливість обробки різанням у загартованому стані. Хорша деформованість у холодному
стан завдяки невеликій схильності до зміцнення, найкраща зварюваність і проста термічна обробка при низьких температурах.
